盈創3D打印建筑結構部件亮相中建八局西虹橋項目

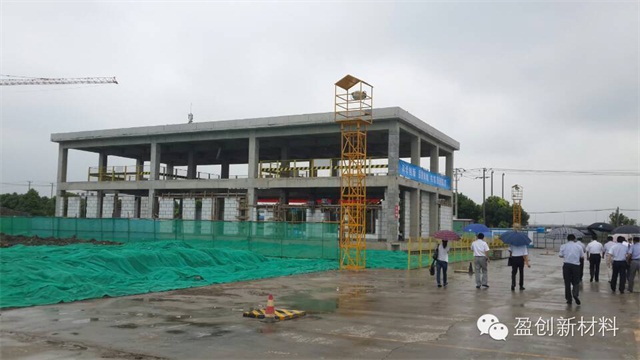

在中建八局西虹橋項目的工地上，一幢二層小樓已完成框架結構建設，外觀看起來和一般樓房的框架結構沒什么兩樣，事實上，這卻是一幢用“搭積木”方法建造的“裝配式建筑”，并首次在“裝配式建筑”中采用了3D打印技術。

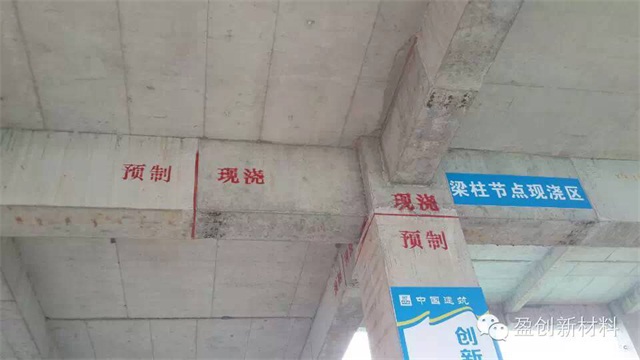

今天，中國建筑第八工程局有限公司（簡稱中建八局）在西虹橋項目舉行現場交流會，展示“裝配式售樓處”的技術亮點和工藝工法。這幢小樓建筑高度9米、建筑面積1154平方米，由255塊預制梁、預制柱、疊合板等預制構件裝配而成，預制率高達80%以上。
這是中建八局在裝配式建筑的探索和實踐過程中取得的又一成果，即將用作八局地產投資的西虹橋項目售樓處。
自主研發預應力框架體系
裝配式建筑能減少濕作業，不僅能縮短工期、節約勞動力，更能減少建筑廢棄物、大量減少揚塵，可為治理污染、霧霾作出貢獻。在日前發布的《上海市綠色建筑發展三年行動計劃（2014-2016）》中明確提出，到2016年，上海外環以內的新建民用建筑，凡技術上適合的，原則上全部采用裝配式建筑?？梢哉f，裝配式建筑已成為未來綠色建筑的發展趨勢。
值得一提的是，中建八局西虹橋項目的這幢“裝配式售樓處”所采用的裝配式預應力框架體系，是中建八局與同濟大學聯合研發，具有自主知識產權的體系。中建八局總工程師馬榮全告訴記者，該體系最大的技術亮點在于其預應力技術。
所謂預應力，是在混凝土結構承受荷載之前，預先對其施加壓力，使其在外荷載作用時的受拉區混凝土內力產生壓應力，用以抵消或減小外荷載產生的拉應力，使結構在正常使用的情況下不產生裂縫或者裂得比較晚。

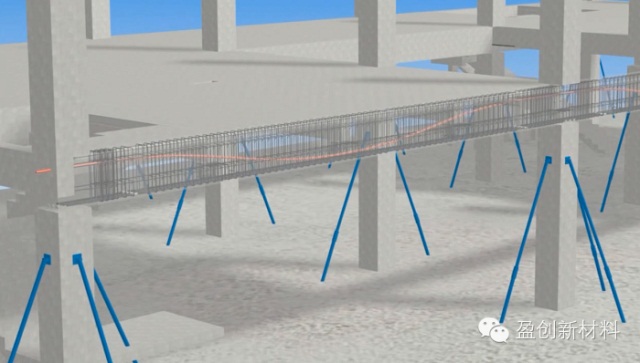

彎曲結構預應力
“有別于國外的直線結構，該體系采用曲線結構，雖然施工難度大，但受力更加合理?！?馬榮全介紹，目前，該體系已經寫入上海市地方標準《裝配整體式混凝土公共建筑設計規程》中。在新虹橋項目應用成功后，該體系可以廣泛推廣應用于大型公共建筑的設計施工中。
首次采用3D打印柱模

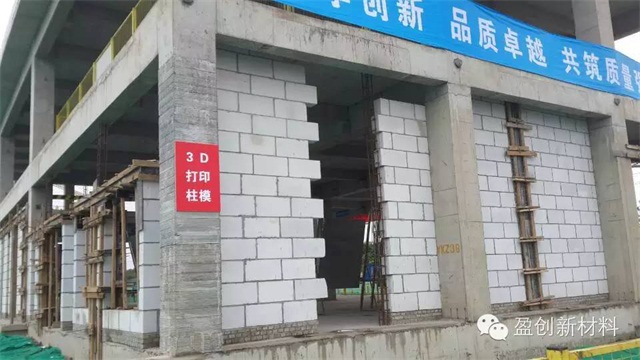

在現場，記者看到了一根與眾不同的柱子，其表面看起來像是由一層層鋼圈疊加起來的。原來，這正是采用盈創3D打印技術才會留下的痕跡。這根柱采用3D打印柱模殼，再現場澆筑核心區混凝土。馬榮全介紹，用于打印該柱模的“油墨”是混凝土，這在世界范圍內都具有一定開創性。此外，雖然此前國內也有3D打印的房屋，但都是1、2層的樓房。而此次3D打印柱模技術首次與裝配式建筑結合，再高的樓房也同樣能夠應用。
此外，全過程應用BIM技術也是該項目的一大亮點。在深化設計階段，設計人員就有效應用BIM技術，對預制構件尺寸、鋼筋及埋件位置進行碰撞檢查。構件生產階段，通過BIM繪制預制構件三維模型，即使是看不懂平面圖紙的施工人員，也能清楚地明白設計圖紙，避免生產錯誤。而在構件吊裝階段，BIM技術對安裝過程進行動畫模擬，校正安裝方案的可行性，保證工程安裝順利進行。
